Un importante fabricante líder mundial en sistemas de gestión de cables, solicita a RNA el diseño y desarrollo de un sistema de automatización flexible para clasificar, separar y alimentar barras colectoras.
El proyecto requería una solución completa que pudiera manejar 12 longitudes diferentes de barras colectoras planas y engarzadas, y con la necesidad de garantizar que se minimizara el tiempo de cambio de herramientas entre las 12 variantes.
Solución de automatización
RNA diseña y desarrolla un sistema de clasificación y separación con dos sistemas de alimentación lineal de nuestra gama SLL 804. El primer alimentador lineal sirve para transportar y almacenar las barras colectoras. Las barras colectoras se alinean y cargan manualmente en hasta cinco capas, una sobre otra, a lo largo de una longitud de aproximadamente 1200 mm de vía lineal. El ancho de la vía lineal se puede ajustar para adaptarse a los 12 tamaños de barras colectoras desplazando la pared lateral hacia el lado derecho.
Cómo funciona el sistema de automatización

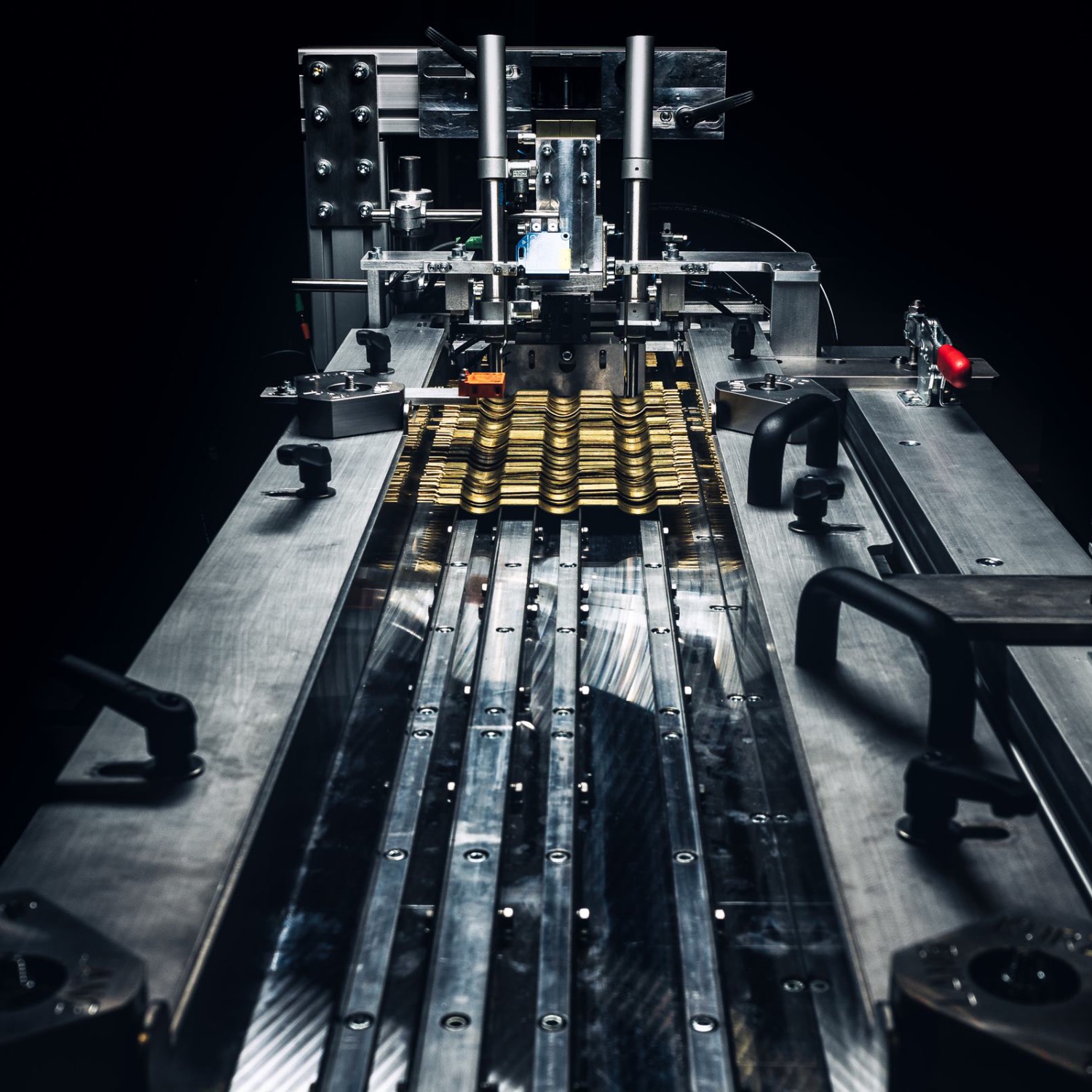

Con el suave movimiento del SLL 804, las barras colectoras se deslizan suavemente a lo largo del carril lineal hasta llegar al alimentador lineal de separación y acumulación (el segundo alimentador lineal). Una estación alineadora compuesta por dos cilindros de retención regula la pila de barras transportada, paralela al eje, y luego las libera cuando la estación de clasificación y separación está libre.
En la estación de clasificación y separación, una cuchilla intercambiable pasa cíclicamente por las barras colectoras. Las barras colectoras que están dobladas o cruzadas son empujadas hacia atrás por la cuchilla tanto como sea necesario, hasta que queden singularizadas. El movimiento cíclico se produce mediante dos unidades lineales (horizontal y vertical).
Las barras colectoras se acumulan ahora una detrás de otra en dos nidos montados al final del transportador de acumulación. Una vez en el nido, la barra colectora se sujeta con cilindros y luego se separa con un movimiento giratorio hasta una posición horizontal, lista para que el sistema de manipulación del cliente recoja y coloque la pieza en una carcasa de un casquillo múltiple.
Resultado del sistema de automatización
El sistema funciona con una producción de ciclo de 12 partes por minuto.
- Con el alimentador lineal probado de RNA, el sistema logra clasificar, separar, acumular y también suministrar hasta 300 piezas largas en un solo sistema.
- El sistema tiene la flexibilidad de manejar varios componentes mediante el uso de un innovador sistema de herramientas de cambio rápido, lo que mejora el tiempo de actividad y la productividad.
